⚙️ Giới thiệu

Trong hệ thống trạm sạc xe điện, đặc biệt là các trạm sạc nhanh DC (fast-charging), máy biến áp đóng vai trò cực kỳ quan trọng để chuyển đổi và cấp nguồn điện phù hợp cho bộ sạc. Để lựa chọn đúng thiết bị và đảm bảo hiệu quả vận hành, nhà đầu tư cần hiểu rõ cấu tạo máy biến áp cho trạm sạc xe điện.

---

🧩 Cấu tạo máy biến áp trạm sạc xe điện

Máy biến áp dùng trong trạm sạc thường là loại máy biến áp dầu kín hoặc máy biến áp khô, thiết kế theo tiêu chuẩn IEC 60076, TCVN 6306 với các thành phần chính:

1. Lõi thép (Core):

• Làm từ thép kỹ thuật điện cán nguội (silicon steel)

• Có dạng hình trụ hoặc EI/CI để giảm tổn hao từ

2. Cuộn dây sơ cấp và thứ cấp (Winding):

• Dây đồng (hoặc nhôm), quấn quanh lõi thép

• Được cách điện và đặt trong dầu cách điện (với máy biến áp dầu)

• Tùy công suất sạc, điện áp vào ~22kV và ra ~400V

3. Dầu cách điện (Transformer Oil):

• Có trong máy biến áp dầu (loại khô thì không có dầu)

• Làm mát và cách điện, tăng tuổi thọ thiết bị

4. Vỏ máy và phụ kiện:

• Vỏ thép sơn tĩnh điện, chống ăn mòn

• Gồm: đầu ra/đầu vào, đồng hồ báo nhiệt, thở dầu, chống sét…

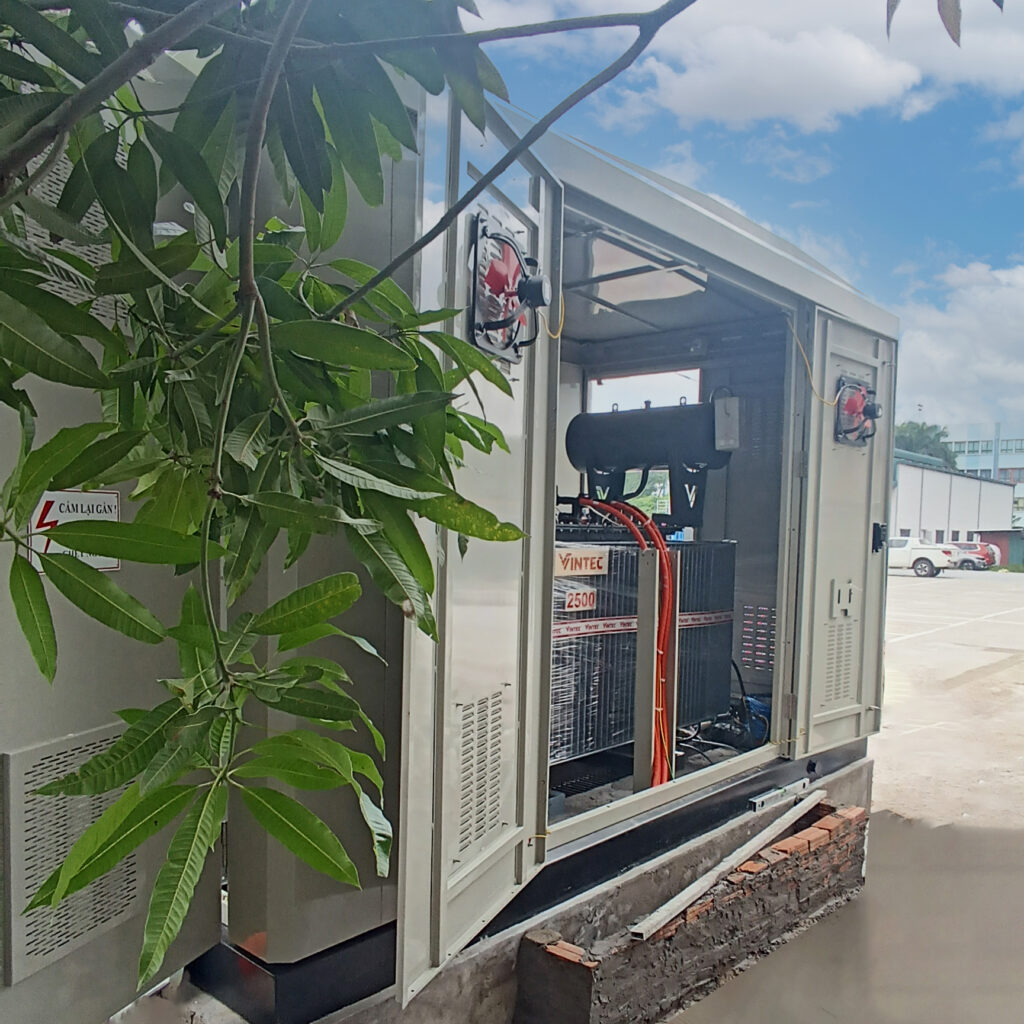

Hình ảnh cấu tạo trạm biến áp cho trạm sạc vinfast

---

⚡ Nguyên lý hoạt động

Máy biến áp hoạt động theo hiện tượng cảm ứng điện từ của Faraday: “Khi dòng điện xoay chiều đi qua cuộn dây sơ cấp, nó tạo ra từ trường biến thiên, từ đó cảm ứng điện áp vào cuộn dây thứ cấp.”

Cụ thể trong trạm sạc xe điện:

1. Điện lưới (22kV hoặc 35kV) được đưa vào cuộn sơ cấp

2. Máy biến áp hạ áp xuống 400V – 480V AC

3. Cấp điện cho bộ sạc nhanh (DC Fast Charger), sau đó chuyển từ AC → DC và sạc trực tiếp vào pin xe

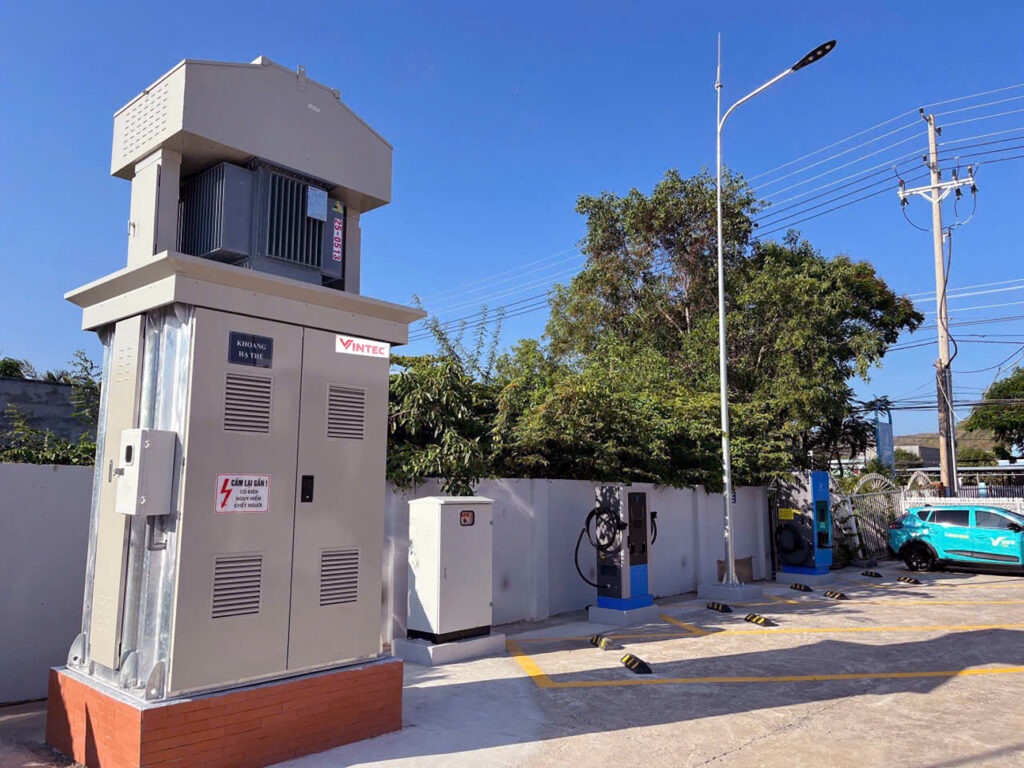

Hình ảnh trạm biến áp Vintec loại một cột cho trạm sạc Vinfast

---

✅ Tại sao máy biến áp Vintec phù hợp cho trạm sạc?

• Tổn hao thấp, hiệu suất cao: tiết kiệm chi phí vận hành

• Thiết kế chuyên dụng cho các dải điện áp phù hợp sạc nhanh 60kW – 300kW

• Tùy chọn khô hoặc dầu, theo điều kiện thực tế của dự án

• Bảo vệ quá dòng, quá áp, ngắn mạch, sét lan truyền

• Sản xuất tại Việt Nam, dễ bảo trì, bảo hành nhanh

---
